CẤU TẠO THANG MÁY GIA ĐÌNH HOMELIFT

Hiện nay khi mà nhu cầu sử dụng thang máy ngày càng tăng cao thì ngành thang kéo theo đó cũng ngày càng phát triển. Đa dạng hơn về mẫu mã, tính năng sử dụng và quan trọng hơn là đa dạng về kích thước. Đặc biệt trước kia đối với thang máy truyền thống thì tải trọng thang thấp nhất là từ 350kg với kích thước hố thang đạt từ 1500mm x 1500mm và Pit từ 1400mm trở lên. Với kích thước này thì những gia đình cải tạo hay xây mới phải có diện tích đủ rộng để có thể lựa chọn xây dựng và lắp đặt một chiếc cầu thang máy gia đình. Những với những gia đình có diện tích quá bé thì việc lựa chọn thang khá khó khăn. Hiện nay công ty Tân Phát đã đưa ra dòng sản phẩm thang máy gia đình homelift có kích thước nhỏ phù hợp với các gia đình từ 30m2 trở nên. Cùng Tân Phát tìm hiểu cấu tạo của dòng thang máy này nhé.

Giống như dòng thang máy truyền thống thì thang máy homelift có cấu tạo gồm 3 phần chính đó chính là:

   ♦ Hố thang máy

   ♦ Thân thang máy

   ♦ Phòng máy thang máy

Nhưng cấu tạo của 3 phần này sẽ có phần đặc biệt hơn các dòng thang máy thông thường khác.

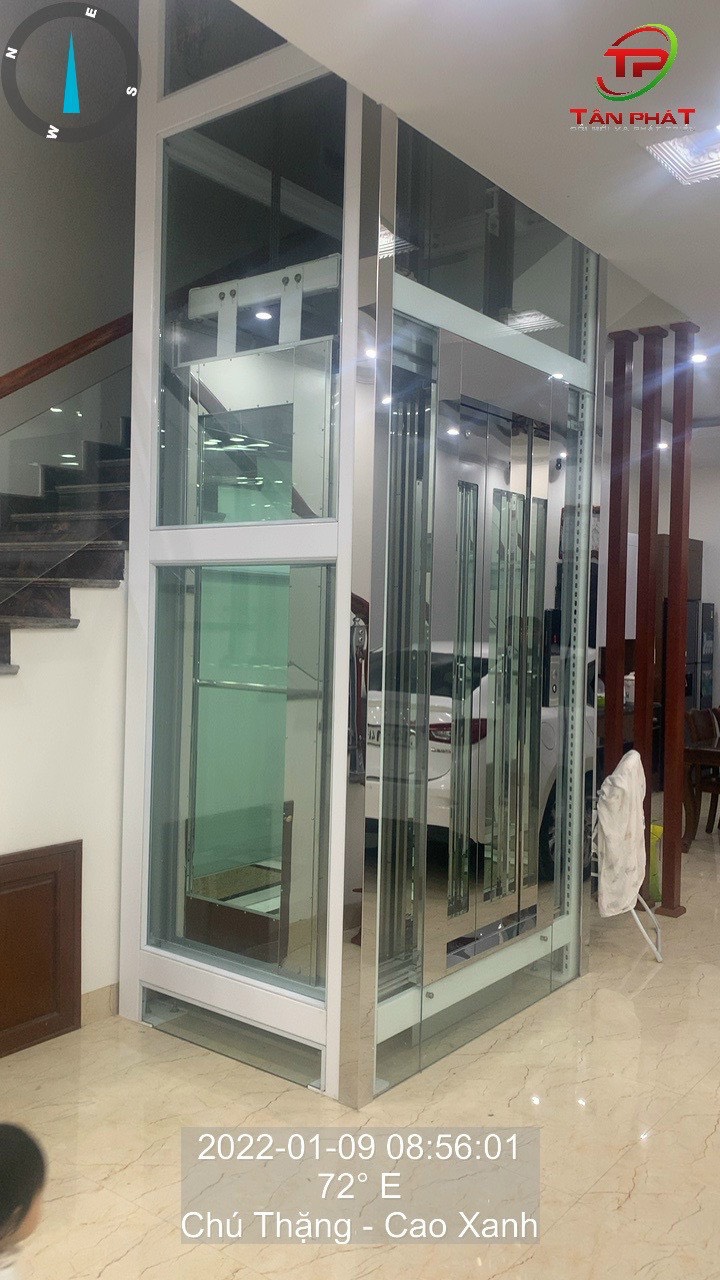

thang máy lắp đặt tại gia đình

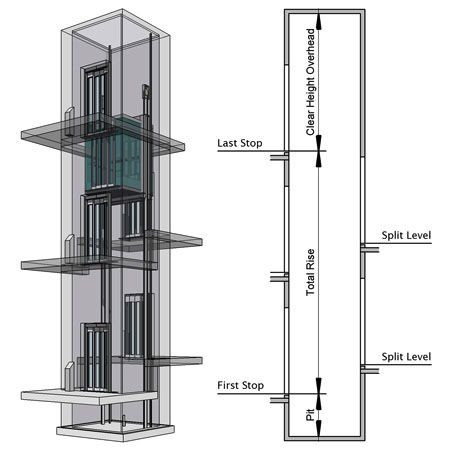

1. Cấu tạo hố thang máy- Kích thước hố thang.

Kích thước hố thang:

-  Đối với dòng thang máy homelift thì kích thước hố PIT chỉ cần sâu 400mm.

- Kích thước toàn hố thang là: 1100mm ( rộng) x 1300mm ( sâu).

Cấu tạo hố thang:

- Hố thang máy hay còn gọi là hố PIT thang máy. Đây là nơi sẽ đặt lò xo giảm chấn cho cabin.

- Hố PIT là một phần rất quan trọng của thang đây được coi là nền móng của công trình. Nếu nên móng thang tốt thì mới bảo đảm được hoạt động của thang.

- Yêu cầu của hố thang phải đảm bảo:

+ Độ sâu từ 400mm

+ Xây bằng bê tông

+ Chống thấm tốt

+ Kích thước sẽ phụ thuộc vào tải trọng thang. Đối với dòng thang 250kg thì kích thước hố sẽ là 1100mm ( rộng) x 1300mm (sâu).

2. Cấu tạo của thân thang máy- Hệ thống dọc thang

- Khung thang máy sẽ do khách hàng lựa chọn có thể xây dựng bê tông hoặc dựng bằng khung thép, dựng khung thép định hình đều được. Nhưng do diện tích hẹp thì Tân Phát khuyên khách hàng nên lựa chọn xây dựng khung thang bằng sắt hoặc bằng thép định hình để giảm thiểu được diện tích tối đa.

- Dọc theo hố thang sẽ bao gồm các bộ phận sau tính từ dưới hố thang lên:

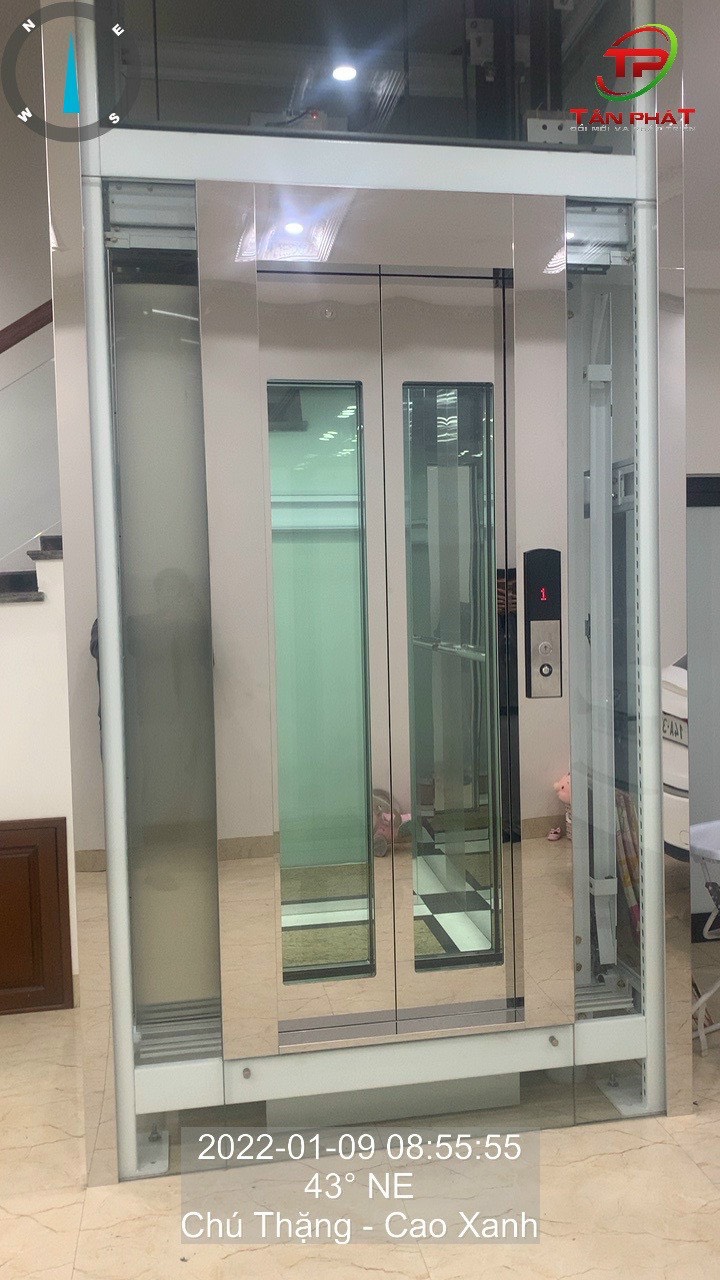

    Hệ thống cửa tầng: Đây là phần khi thang dừng tầng sẽ giúp khách hàng di chuyển ra ngoài. Vì vậy số lượng cửa tầng sẽ tùy thuộc vào só điểm dừng của khách hàng. Hệ thống cửa tầng sẽ bảo gồm các bộ phận và các thiết bị đi kèm như sau:

+ Bảng gọi ngoài cửa tầng: Giúp khách hàng gọi tầng

+ Bộ cửa tầng sẽ được trang bị một bộ phận cảm biến photocell giúp cửa thang tự động mở ra khi gặp vật cản. Vì thế nên khi sử dụng khách hàng không lo bị kẹt cửa khi chẳng may cửa đóng khi đang di chuyển vào/ ra thang.

     Đối trọng: Đối trọng của thang máy homelift sẽ thừng là đối trọng hông để tiết kiệm diện tích nhất cho thang. Đối trọng của thang sẽ được đúc nguyên khối từ gang chứ không phải bê tông như dòng thang khác. Mục đích chính là đẻ giảm diện tích của bo hơn vậy sử dụng bo gang sẽ giúp độ tải tốt hơn, gọn nhẹ hơn.

    Rail dẫm hướng: Rail dẫn hướng được lắp đặt theo một phương thẳng đứng từ Phòng thang máy chạy thẳng xuống hố thang. Giúp cabin di chuyển theo chiều thẳng đứng ( Định vị hướng di chuyển cho cabin).

     Cáp tải: Sử dụng loại cáp chuyên dùng cho thang máy từ Ø 6,5 đến Ø 18 đảm bảo theo tiêu chuẩn quy phạm của nhà nước TCVN 6395:2018. Số sợi cáp lớn hơn 3, đường kính cáp lớn hơn Ø 8 và hệ số an toàn cáp luôn lớn hơn 12 lần tổng tải trọng của buồng thang máy để đảm bảo an toàn tuyệt đối trong quá trình sử dụng.

     Buồng cabin: hay còn gọi là thùng cabin sử dụng để chứa người. Buồng thang được làm theo tiêu chuẩn Việt Nam TCVN 6395:2008. Kích thước của thùng cabin sẽ từ 800mm ( rộng) x 900mm ( sâu) x 2100mm (cao).

Buồng thang sẽ bao gồm: Vách thang máy, trần giả, tay vịn, sàn thang máy, bảng điều khiển. Trong đó

• Vách buồng thang: vật liệu sử dụng chính là inox 304 có độ dày 1 mm với các loại inox sọc nhuyễn, inox gương, inox gương kết hợp hoa văn, inox vàng hợp kim - đa dạng sự lựa chọn cho quý khách hàng. Ngoài ra, Thăng Long Ocean  còn cung cấp các dạng vật việt khác dùng làm vách buồng thang như laminate, gạch, đá, gỗ. Xem các mẫu vật liệu vách buồng thang tại catalogue.
• Trần buồng thang: thiết kế đa dạng với các chất liệu inox và thép tấm sơn tĩnh điện, phù hợp cho từng loại buồng thang. Đồng thời, trần được lắp đặt hệ thống ánh sáng đèn led chiếu gián tiếp.
• Sàn buồng thang: trong thiết kế sàn buồng thang, công ty Tân Phát sử dụng nguồn đá granite tự nhiên trong nước như đá đỏ Bình Định, đá đen kim sa, đá trắng Suối Lau… Với nhiều kiểu thiết kế căn bản, quý khách hàng có thể chọn lựa tùy theo sở thích và phù hợp với kiến trúc của tòa nhà. Xem các mẫu đá sàn buồng thang tại catalogue.
• Tay vịn: có hai dạng chuẩn là thanh tròn và thanh vuông, được làm bằng chất liệu inox. Xem các mẫu tay nắm tại catalogue.
• Hộp gọi buồng thang: đây là thiết bị kết nối lệnh điều khiển thang của người sử dụng với hệ thống điều khiển thang máy. Thông qua hộp gọi buồng thang, hành khách có thể thực hiện lệnh gọi tầng, ấn đóng mở cửa nhanh chóng, chính xác hoặc sử dụng các chức năng đèn, quạt… Khi gặp sự cố, người bên trong cabin sẽ dùng hệ thống Inter come để liên lạc với bên ngoài.

3. Phòng thang máy

- Đây là nơi đặt các thiết bị an toàn thang, động cơ và tủ điều khiển thang máy.

+ Máy kéo: Sử dụng máy kéo có hộp số hoặc không hộp số của các thương hiệu như: Fuji, Mitsubishi, Montanari, Wurrtemberg,... tùy thuộc vào mục đích sử dụng và tải trọng khách hàng cần lắp đặt.

+ Tủ điều khiển: Tích hợp đầy đủ các tính năng của thang máy.

+ Bộ bảo vệ khống chế vượt tốc. Khi xảy ra sự cố thang di chuyển quá tốc độ cho phép bộ hạn chế tốc độ sẽ hoạt động giúp thang di chuyển đúng vận tốc được cài đặt.

TÓM LẠI: Đối với những gia đình cải tạo hay xây mới có kích thước nhỏ chỉ từ 30m2 thì vẫn có thể lắp đặt thang máy cho chính căn nhà của mình. Dòng thang nhỏ nhất mà công ty Tân Phát đang cung cấp là 250kg với sức chứa từ 2-3 người trong một lần sử dụng. Tùy vào kích thước và nhu cầu sử dụng của mỗi gia đình mà Tân Phát sẽ tư vấn đưa ra những giải pháp phương án tốt nhất cho gia đình bạn.
