Kích thước thang máy gia đình: Tiêu chuẩn và bản vẽ chi tiết

Kích thước thang máy gia đình theo tiêu chuẩn

Kích thước thang máy gia đình là những thông số, số đo của hố thang máy (giếng thang) và diện tích của cabin tương ứng với chiều cao, chiều rộng, chiều sâu của buồng thang. Hố thang là phần ở phía dưới sàn tầng dừng thấp nhất, so với chiều cao tự nhiên của mặt đất thường được thiết kế và xây âm. Mỗi hãng sẽ có những kích thước tiêu chuẩn riêng ứng với từng tải trọng, tuy nhiên chênh lệch là không nhiều.

Việc lựa chọn kích thước hố thang phù hợp sẽ quyết định đến tính thẩm mỹ và kiểu dáng, kích thước của một chiếc thang máy. Hố thang khi được thi công đúng theo yêu cầu, tiêu chuẩn của bên thang và bên xây dựng mới có thể đảm bảo độ đẹp và sang trọng của máy.

Kích cỡ thang máy gia đình

Kích thước của thang máy gia đình là kích thước thang ứng với từng mức tải trọng phù hợp để lắp trong nhà ở, cụ thể là tải trọng 200kg, 250kg, 300kg, 350kg, 450kg. Dưới đây là thông số kỹ thuật của từng tải trọng cụ thể.

Kích thước thang máy gia đình 200kg

Đây là thang máy mini, loại thang máy có kích thước nhỏ nhất. Thang máy gia đình kích cỡ mini thường được sử dụng cho các công trình có diện tích nhỏ, có thể được lắp đặt ở nhiều vị trí trong nhà. Loại thang này có thể chứa được từ 1 tới 3 người.

• Kích thước hố thang: rộng 1300mm, sâu 1100mm
• Kích thước cabin thang: rộng 900mm, cao 2200mm, sâu 600mm
• Kích thước cửa thang: rộng 600mm, cao 2100mm. Đây là kích thước dành cho thang máy có tim ở giữa và 2 cánh cửa mở ra 2 bên.

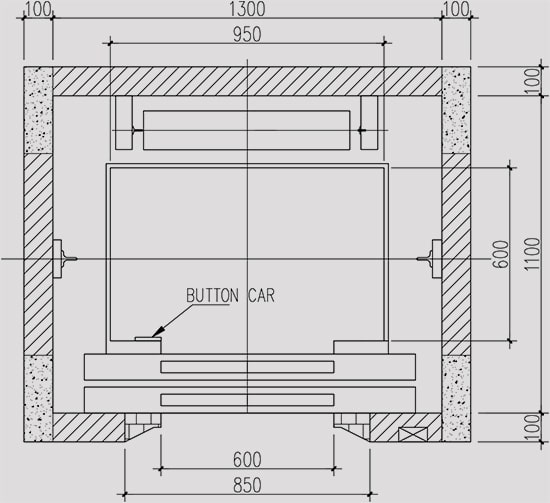

Hình ảnh minh họa: Kích thước thang máy gia đình 200kg

Do kích cỡ thang máy gia đình có tải trọng nhỏ nên việc thiết kế và thi công hố thang cũng cần phải tối ưu. Gia đình nên lựa chọn phương án tốt nhất là xây tường dày 100mm và cột góc 300mmx100mm.

>>> Có thể bạn quan tâm: 15 mẫu thiết kế nhà 5x15m có thang máy được chia sẻ từ chuyên gia

Kích thước thang máy gia đình 250kg

Đây là mức tải trọng thang máy thích hợp để lắp đặt cho những ngôi nhà có diện tích từ 40m2 - 50m2. Tùy khổ đất mà gia chủ có thể lựa chọn loại đối trọng bố trí sau (đối diện cửa) hoặc đối trọng đặt bên hông cabin.

Phương án đối trọng sau:

• Kích thước hố thang máy: 1400mm (rộng) x 1300mm (sâu)
• Kích thước cabin thang máy: 1000mm (rộng) x 2200mm (cao) x 800mm (sâu)
• Kích thước cửa thang máy: 650mm (rộng) x 2100mm (cao) – Loại cửa có 2 cánh mở tim về hai phía (CO)

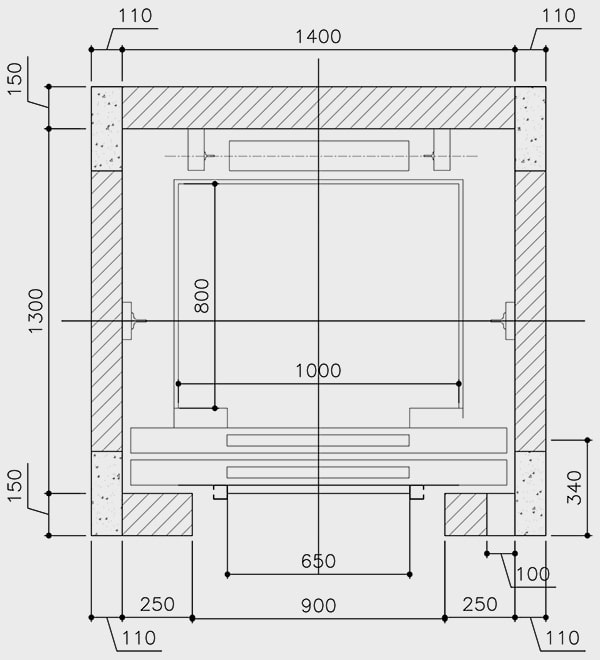

Hình ảnh minh họa: Kích thước thang máy gia đình 250kg đối trọng sau

Phương án đối trọng hông:

• Hố thang máy: 1600mm (rộng) x 1100mm (sâu)
• Kích thước cabin thang máy: 1000mm (rộng) x 2200mm (cao) x 800mm (sâu)
• Kích thước cửa: 750mm (rộng) x 2100mm (cao) – Loại cửa có 2 cánh mở tim về hai phía (CO)

Ưu điểm của đối trọng hông là làm được cửa rộng hơn so với đặt đối trọng sau.

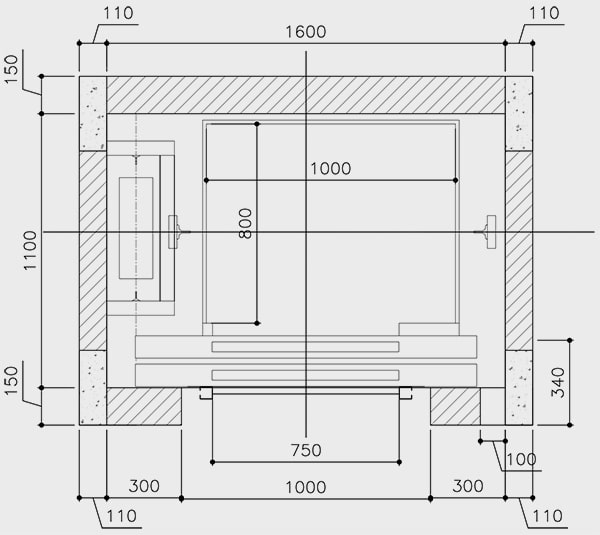

Hình ảnh minh họa: Kích thước thang máy gia đình 250kg đối trọng hông

Kích thước thang máy gia đình 300kg

Thang máy tải trọng 300kg là một trong những mức phổ biến ở cả dòng thang nhập khẩu lẫn liên doanh cabin sản xuất trong nước. Đây là loại thang phù hợp để lắp đặt cho những ngôi nhà có diện tích khoảng 50m2 - 60m2, quy mô cho hộ gia đình từ 4-5 thành viên. Dưới đây là số đo thang 300kg với 2 phương án bố trí đối trọng:

Phương án đối trọng sau:

• Hố thang máy: 1500mm (rộng) x 1400mm (sâu)
• Kích thước cabin thang máy: 1100mm (rộng) x 2200mm (cao) x 900mm (sâu)
• Kích thước cửa thang: 700mm (rộng) x 2100mm (cao) – Loại cửa CO

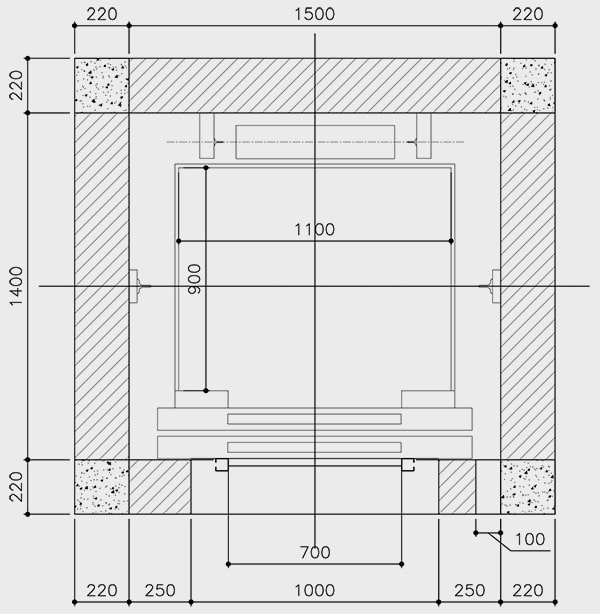

Hình ảnh minh họa: Kích thước thang máy gia đình 300kg đối trọng sau

Phương án đối trọng hông:

•  Hố thang máy: 1700mm (rộng) x 1200mm (sâu)
• Kích thước cabin thang máy: 1100mm (rộng) x 2200mm (cao) x 900mm (sâu)
• Kích thước cửa thang: 800mm (rộng) x 2100mm (cao) – Loại cửa CO

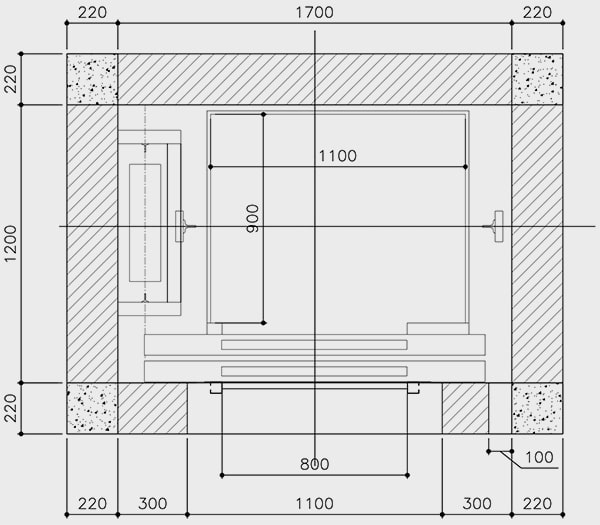

Hình ảnh minh họa: Kích thước thang máy gia đình 300kg đối trọng hông

Với thiết kế thang 300kg, gia đình có thể xây tường bao quanh dày 220, cột bốn góc 220mmx220mm bởi ưu điểm dễ thi công. Để tiết kiệm diện tích, gia đình có thể chọn phương án thang máy 250kg với tường dày 110mm.

Kích thước thang máy gia đình 350kg

Đây là loại thang gia đình phổ biến nhất, có thể dùng cho nhà ở gia đình, chung cư mini hoặc những tòa nhà cho thuê diện tích nhỏ. Kích thước tiêu chuẩn của thang máy gia đình 350kg là:

• Hố thang máy: rộng 1500mm x sâu 1500mm
• Cabin thang: rộng 1100mm x cao 2200mm x sâu 1000mm
• Cửa thang: rộng 700mm x cao 2100mm

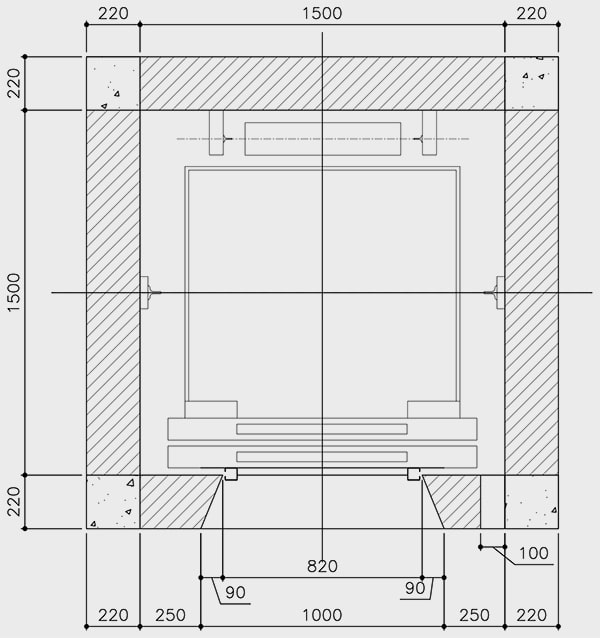

Hình ảnh minh họa: Kích thước thang máy gia đình 350kg

Do hố thang 350kg hình vuông nên việc chế tạo và lắp đặt đối trọng sau là phương án hợp lý nhất. Nếu cần cabin sâu, kiến trúc sư có thể đặt đối trọng hông, khi đó số đo của cabin sẽ là 900mm x 1200mm nhưng tim cửa thang lệch so với tim cabin.

• Kích thước tiêu chuẩn này có thể lắp đặt với hầu hết các loại thang.
• Với các công trình diện tích nhỏ hẹp, kiến trúc sư cần tối ưu kích thước của hố thang hoặc với thang máy kính nên dựng hố thang bằng khung thép.
• Việc sử dụng khung thép có thể tiết kiệm 15cm - 17cm mỗi chiều hố thang so với phương án xây tường 110mm. Để rõ hơn, mời khách hàng xem bản vẽ mặt cắt dưới đây.

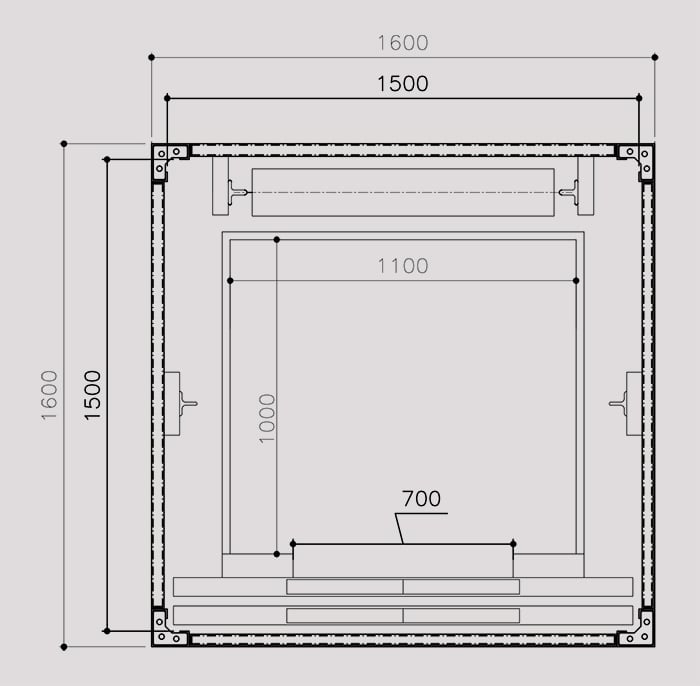

Hình ảnh minh họa: Bản vẽ mặt cắt kích thước thang máy gia đình 350kg

Kích thước thang máy gia đình 450kg

Thang tải trọng 450kg có thể chứa được 6-7 người, thường được dùng làm thang tải khách cho các tòa nhà văn phòng, chung cư mini, khách sạn mini. Loại thang này cũng có thể được lắp cho gia đình trong các trường hợp sau:

• Nhà có diện tích 80m2 - 100 m2.
• Nhà ở kết hợp với cho thuê.
• Yêu cầu đặc biệt về kích thước: Thường phải chở đồ cồng kềnh, có người khuyết tật dùng xe lăn.

Thang máy 450kg sẽ có 3 phương án thiết kế như sau:

• Phương án 1: Đối trọng sau – hố rộng

1. Hố thang: 1800mm (rộng) x 1500mm (sâu)
2. ích thước cabin thang: 1400 (rộng) x 1000mm (sâu) x 2200 (cao)
3. Cửa thang máy: 800mm x 2100mm

Hình ảnh minh họa: Kích thước thang máy gia đình 450kg đối trọng sau - hố rộng

• Phương án 2: Đối trọng sau – hố hẹp

Phương án này dùng cho các công trình có chiều rộng hố thang hạn hẹp, chiều sâu lại thoải mái hơn.

1. Hố thang: 1500mm (rộng) x 1800mm (sâu)
2. Kích thước cabin thang: 1100 (rộng) x 1300mm (sâu) x 2200 (cao)
3. Cửa thang máy: 700mm x 2100mm

Hình ảnh minh họa: Kích thước thang máy gia đình 450kg đối trọng sau - hố hẹp

• Phương án 3: Đối trọng hông

1. Hố thang: 2000mm (rộng) x 1300mm (sâu)
2. Kích thước cabin thang: 1400 (rộng) x 1000mm (sâu) x 2200 (cao)
3. Cửa thang máy: 800mm x 2100mm

Hình ảnh minh họa: Kích thước thang máy gia đình 450kg đối trọng hông

Kích thước thang máy gia đình 500kg

1. Hố thang máy: rộng 1800mm, sâu 1600mm
2. Kích thước cabin: rộng 1400mm, sâu 1000mm
3. Kích thước cửa thang: 800mm.
4. Tải trọng chứa được 7 người

Thông số tiêu chuẩn hố pit thang máy gia đình

• Hố pit thang máy gia đình phải tối thiểu 700 mm, chiều sâu tùy từng loại tải trọng và từng loại thang.
• Hố pit phải luôn trong tình trạng khô ráo do đó cả 5 mặt hố nên đổ bê tông dày tối thiểu 200
• Nếu phải làm hố pit lửng (hố pit nằm phía trên khoảng không gian), có người qua lại, cần đảm bảo tải trọng sàn hố pit chịu được không nhỏ hơn 5000 N/m2.

>>> Có thể bạn quan tâm: Ốp kính cường lực thang máy là gì, ưu nhược điểm và giá bán

Những lưu ý khi lựa chọn kích thước hố thang máy gia đình

• Kích thước hố thang máy gia đình thường tùy vào từng loại tải trọng khác nhau.
• Mỗi loại thang máy có những kích thước khác nhau và có những ưu điểm riêng. Từ kích thước hố thang thực tế của khách hàng, bên cung cấp sẽ tính toán và đưa ra phương án thi công hố thang và kích thước cabin phù hợp, từ đó biết được nhu cầu sử dụng và nên dùng loại tải trọng nào.
• Người thiết kế cần đến xem thực tế ngôi nhà để có đủ các yêu cầu kĩ thuật từ đó làm kích thước hố thang sao cho phù hợp.

Kết

Trên đây là các thông số kích thước thang máy gia đình tùy vào từng tải trọng và nhu cầu sử dụng. Hy vọng thông tin trên sẽ giúp Quý khách hàng lựa chọn được chính xác loại thang máy phù hợp với ngôi nhà.
