Kết cấu thang máy gia đình: 10 bộ phận quyết định chất lượng thang

1. Thang máy gia đình là gì? Có mấy loại cấu tạo thang máy gia đình?

Thang máy gia đình là loại thang máy có kích thước nhỏ gọn, được lắp đặt trong khuôn viên nhà nhằm phục vụ chủ yếu việc di chuyển lên xuống giữa các tầng cho các thành viên trong gia đình. Thang máy gia đình thường có sự hạn chế về số điểm dừng tối đa nên không được sử dụng cho tòa nhà nhiều tầng.

Hiện nay thang máy gia đình không những thu hút gia chủ nhờ các tính năng đặc biệt hỗ trợ mọi thành viên trong gia đình di chuyển dễ dàng mà còn làm nổi bật căn nhà nhờ những tuyệt tác tinh tế nhưng không kém phần sang trọng ẩn trong thang máy.

Trên thị trường thang máy Việt Nam có nhiều tiêu chí để phân loại thang máy gia đình, một trong những cách phân loại đơn giản nhất là về phương diện cấu tạo. Thang máy gia đình không phòng máy có nhiều ưu điểm vượt trội hơn so với thang máy có phòng máy. Quý khách hàng hãy cùng Cibes tìm hiểu lần lượt chi tiết cấu tạo hai kiểu thang máy này.

2. Kết cấu thang máy gia đình có phòng máy phổ biến hiện nay

Giống như các thiết bị kĩ thuật khác, quý khách nên tìm hiểu kết cấu của thang máy để dễ dàng so sánh và lựa chọn dòng thang máy phù hợp. Bảng thông tin dưới đây sẽ giúp quý khách hiểu rõ hơn về kết cấu thang máy gia đình có phòng máy:

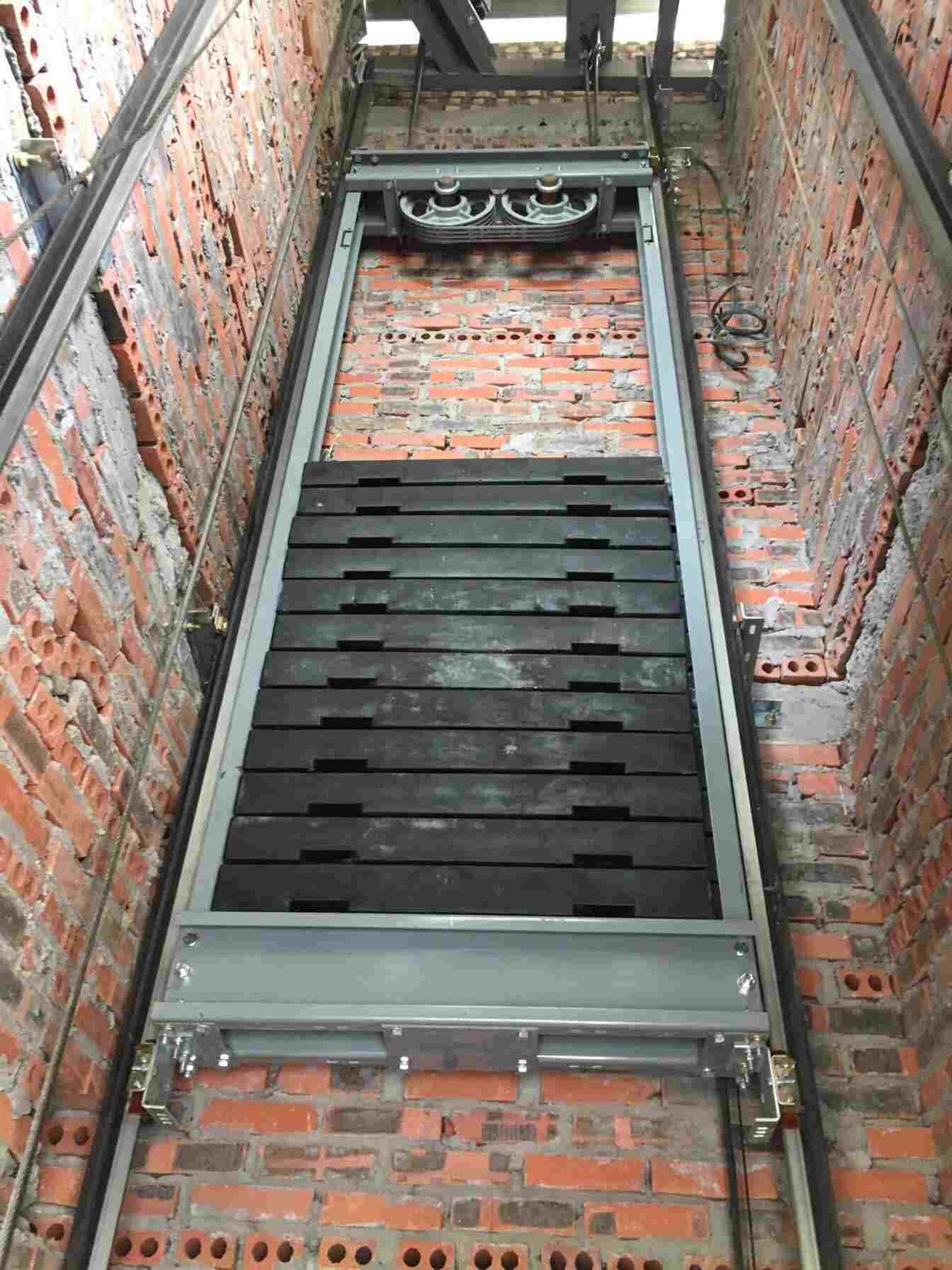

Trong đó, phần điện của thang máy gia đình mini gồm có: hố thang máy, hệ thống cứu hộ tự động và trên phòng máy. Còn phần cơ khí cần có: rail dẫn hướng, đối trọng, hệ thống cabin, hệ thống phanh cơ khí, cáp tải, hệ thống giảm chấn, cửa tầng, phòng máy và hệ thống chuyển động.

2.1. Giới thiệu về hệ thống thang máy - Kết cấu hệ thống điện thang máy

Hệ thống điện trong thang máy bao gồm 3 phần: hố thang máy, hệ thống cứu hộ tự động, tủ điều khiển trên phòng máy. Mỗi bộ phận đều có cấu tạo và cơ chế hoạt động riêng trong thang máy, quý khách có thể dễ dàng nắm bắt qua thông tin chi tiết dưới đây.

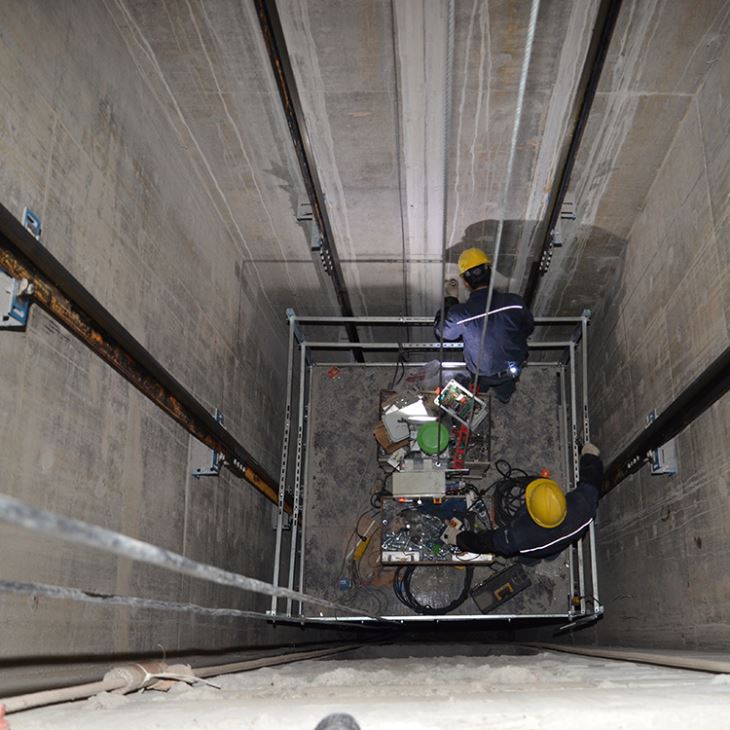

2.1.1. Kết cấu cầu thang máy - Hố thang

Hố thang máy là một phần không thể thiếu trong cấu trúc của thang máy. Đây là phần giếng thang ở phía dưới của mặt sàn, là nơi để lắp các thiết bị giảm chấn, bộ chống vượt tốc (governor),... dự trù không gian trong trường hợp thang máy rơi. Đồng thời là không gian cần thiết để việc bảo trì, sửa chữa thang máy diễn ra thuận lợi.

Bên trong hố thang có 4 bộ phận điện bao gồm cáp tín hiệu, hộp điều khiển, hệ thống điện chiếu sáng và công tắc giới hạn hành trình. Để tìm hiểu ứng dụng của từng bộ phận, quý khách có thể tham khảo các thông tin chi tiết dưới đây:

1- Cáp tín hiệu

Là bộ phận nối tủ điện với hộp điều khiển trên trần cabin. Đây là một liên kết quan trọng giữa thang máy và bộ điều khiển. Thông thường, tất cả thông tin tín hiệu của thang đều được truyền đi qua cáp.

2- Hộp điều khiển trên nóc cabin

Bộ phận này có chức năng điều khiển, kiểm soát sự di chuyển của thang máy để đảm bảo vận hành an toàn, trơn tru.

3- Hệ thống điện chiếu sáng

Hệ thống chiếu sáng gồm 2 phần: chiếu sáng cabin và chiếu sáng dọc hố thang. Chức năng của bộ phận này là chiếu sáng dọc hố thang trong quá trình vận hành, bảo trì, sửa chữa thang máy; đồng thời tăng tính thẩm mỹ cho thang máy.

4- Hệ thống công tắc giới hạn hành trình

Đây là bộ phận được lắp ở nơi cao nhất và thấp nhất của cabin để giới hạn hành trình chuyển động của thang. Đây là bộ phận không thể thiếu và phải lắp đặt kỹ càng tránh trường hợp thang vượt quá tốc độ dẫn đến va chạm.

2.1.2. Hệ thống cứu hộ tự động

Hệ thống cứu hộ tự động hoạt động khi nguồn điện bị cắt đột ngột. Thang máy sẽ được dừng về tầng gần nhất đồng thời giúp người di chuyển ra ngoài an toàn nhờ nguồn điện dự phòng UPS hoặc ắc quy. Đây là bộ quan trọng nhằm tránh trường hợp có người mắc kẹt trong thang máy đặc biệt là người già và trẻ nhỏ.

2.1.3. Phần điện trên phòng máy/Tủ điều khiển trên phòng máy

Là bộ phận trung tâm iều khiển mọi hoạt động, giúp thang máy vận hành trơn tru, thống nhất. Tủ điều khiển gồm những phần chính như: hệ thống relay, điều khiển tín hiệu (PLC hoặc bộ vi xử lý), điều khiển tốc độ (biến tần), các bo mạch trung gian,...

2.2. Kết cấu cầu thang máy - phần cơ khí

Phần cơ khí là phần quan trọng trong kết cấu của các thiết bị kỹ thuật đặc biệt là thang máy. Các bộ phận này giống như phần sườn đảm bảo cho thang máy hoạt động ổn định, giúp người dùng có hiệu quả sử dụng cao nhất, phần cơ khi bao gồm 9 bộ phận:

2.2.1. Cấu tạo hệ thống thang máy - Rail dẫn hướng

Bộ phận giúp thang máy đi đúng hướng theo chiều thẳng đứng. Thang máy gia đình thì thường chỉ có 1 dàn rail gồm rail dẫn hướng đối trọng và rail dẫn hướng cabin.
